Paklijst

Op een voertuig gemonteerde expansietent 1X (B1), Montageplaat 2X (B2), Zeshoekige bevestigingsbuis 2X (B3), Luifelrail 1X (B4), Instructies (B5), Schroeven en accessoires 1X(B6), (sommige aangepaste accessoires zijn mogelijk niet vermeld.)

Controleer vóór de installatie of de accessoires compleet zijn en geen schade hebben veroorzaakt tijdens het transport. Neem anders contact op met de verkoper.

Installatie-instructie

Om de luifel voor Pop Out Walls beter te kunnen gebruiken, dient u vóór gebruik de handleiding zorgvuldig te lezen en deze goed te bewaren voor toekomstig gebruik.

Bevestig de montageplaat aan de voorkant van de uitbreidingscabine, bevestig de luifelrail op het voertuig (C1) en installeer vervolgens de luifel voor pop-outmuren. De stappen zijn als volgt: (Maak de montageplaat plat met een blok als het voertuig krommingen op de carrosserie heeft).

De luifel voor Pop Out Walls moet door een professional worden geïnstalleerd.

Controleer vóór de installatie of er verstijvingsplaten aanwezig zijn op de plaats waar de carrosserie wordt gebruikt om de montageplaten en de luifelrail te installeren, of vraag deze informatie op bij de voertuigverkoper.

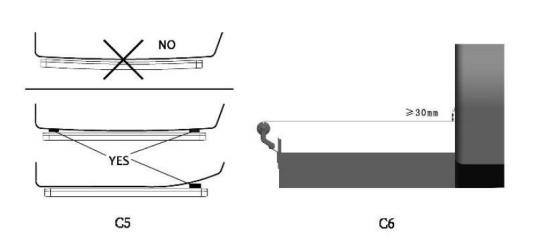

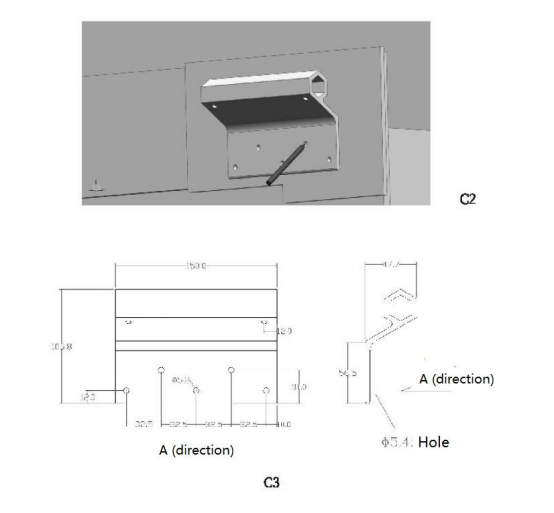

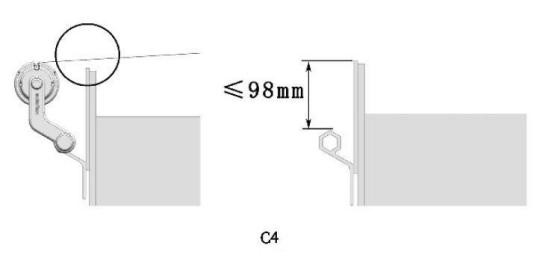

Markeer de boorgaten aan de buitenkant van de uitbreidingscabine (C2,C3), installeer vervolgens de twee montageplaten en om te voorkomen dat de kap krast door de verlengde randen. Het bovenste deel van de montageplaat moet zich op 98 mm afstand bevinden van de kroonlijst van de uitbreidingscabine (C4). De twee ophangplaten moeten op een horizontale lijn worden gehouden. En de voor- en achterkant bevinden zich in hetzelfde vlak. Maak de montageplaat plat met een blok als het voertuig een kromming op de carrosserie heeft (de kussens moeten zelf-uitgerust) (C5) .

Bevestig de luifelrail op de juiste positie die overeenkomt met de montageplaat, en zorg ervoor dat de hoogte van de onderste opening van de luifelrail meer dan 30 cm boven de bovenkant van de luifel is voor Pop Out Walls (C6). De stroken stof moeten op een horizontale lijn worden gehouden en met de achterkant en voorkant in hetzelfde vlak. Maak de montageplaat plat met een remblok als het voertuig krommingen in de carrosserie heeft (de remblokken moeten zelf-worden uitgerust).

Voordat u begint met boren, zorg ervoor dat er geen obstakels op de boorlocatie zijn, zoals elektrische bedrading, luchtpijp, enz. (C7).

Maak de luifel voor Pop Out Walls los op de juiste lengte. Steek de rubberen strip van de luifel aan één kant door de luifelrail van de auto. Plaats vervolgens de aanbouwtent in de buurt van de montagepanelen. Nadat u de zeshoekige gaten in de eindbeugels aan beide zijden van de luifel voor Pop Out Walls hebt uitgelijnd met de montageplaten (C8), voert u de zeshoekige bevestigingsbuis erdoorheen.

Bevestig de zeskantbuis respectievelijk met de eindbeugel en de montageplaat met bevestigingsschroeven (C10). Maak de borgpen in de tent los (C11), maak de luifel gespannen en belast, pas de positie van het zeildoek aan, en plaats vaste doekschroeven aan beide zijden van de stoffen strip en de installatie is voltooid (12).

Trek de uitbreidingscabine 3-5 keer in om het intrekken van de tent te controleren.

Let op: Rijd voor de veiligheid na installatie 2 km en controleer of de bevestigingsbouten niet los zitten en de montageplaat niet beweegt.

1. De luifel voor Pop Out Walls is een veer-gespannen structuur, en de luifel volgt de beweging van de uitzetstructuur zonder speciale handelingen.
2. De borgpen in de luifel voor de Pop Out Walls-eindkap wordt gebruikt om de veeras te vergrendelen, waardoor kan worden voorkomen dat de veerhaspel beweegt tijdens installatie of onderhoud, waardoor de bediening wordt vergemakkelijkt en letsel wordt voorkomen. Verwijder de borgpen bij normaal gebruik.
3. Het zeildoek is behandeld met schimmel, maar moet bij het oprollen ook schoon en droog zijn. Als je water hebt meegenomen om in te pakken, zorg er dan voor dat je de overkapping binnen 12 uur droog föhnt voordat je hem weer opbergt.

Let op: de kap kan alleen worden gewassen met een zwak alkalisch schoonmaakmiddel. Als u merkt dat de kap beschadigd is, neem dan contact op met de verkoper voor afhandeling.

A6 uitschuifbare-luifel voor uitklapbare wanden met behulp van hoogwaardige- kwaliteitsmaterialen en reserveonderdelen en gemaakt met unieke gepatenteerde technologie, geproduceerd volgens strikte normen en goed getest. Sommige materialen kunnen kleine gebreken vertonen als gevolg van het productieproces, zoals lichte stofvlekken op het oppervlak van aluminium profielen, lichte rimpels op het oppervlak van zonweringstoffen. Kleurpunten, wat normale verschijnselen zijn, hebben geen invloed op de productkwaliteit en het gebruik.

De garantieperiode voor A6 uitschuifbare-luifel voor uitklapbare wanden bedraagt ​​24 maanden na verkoop, als er een kwaliteitsprobleem is met het product zelf. Ons bedrijf is verantwoordelijk voor gratis onderhoud. Als het product onze garantieperiode overschrijdt, kunnen we accessoires tegen de juiste prijs leveren of overeenkomstige betaalde diensten leveren.

Elk van de volgende gevallen wordt niet gedekt door een gratis garantie, maar er kan wel een redelijk betaalde service worden geleverd:

1. Buiten de garantieperiode.

2. Er kan geen aankoopbewijs worden overlegd.

3. Niet gebruiken volgens de vereisten van de productinstructiehandleiding, onderhoud en schade.

4. De klant repareert of demonteert het product zonder toestemming van het toevertrouwde onderhoudspersoneel of van degenen die door het bedrijf zijn aangewezen.

5. Gebruik accessoires van een ander bedrijf.
